相位参考模块

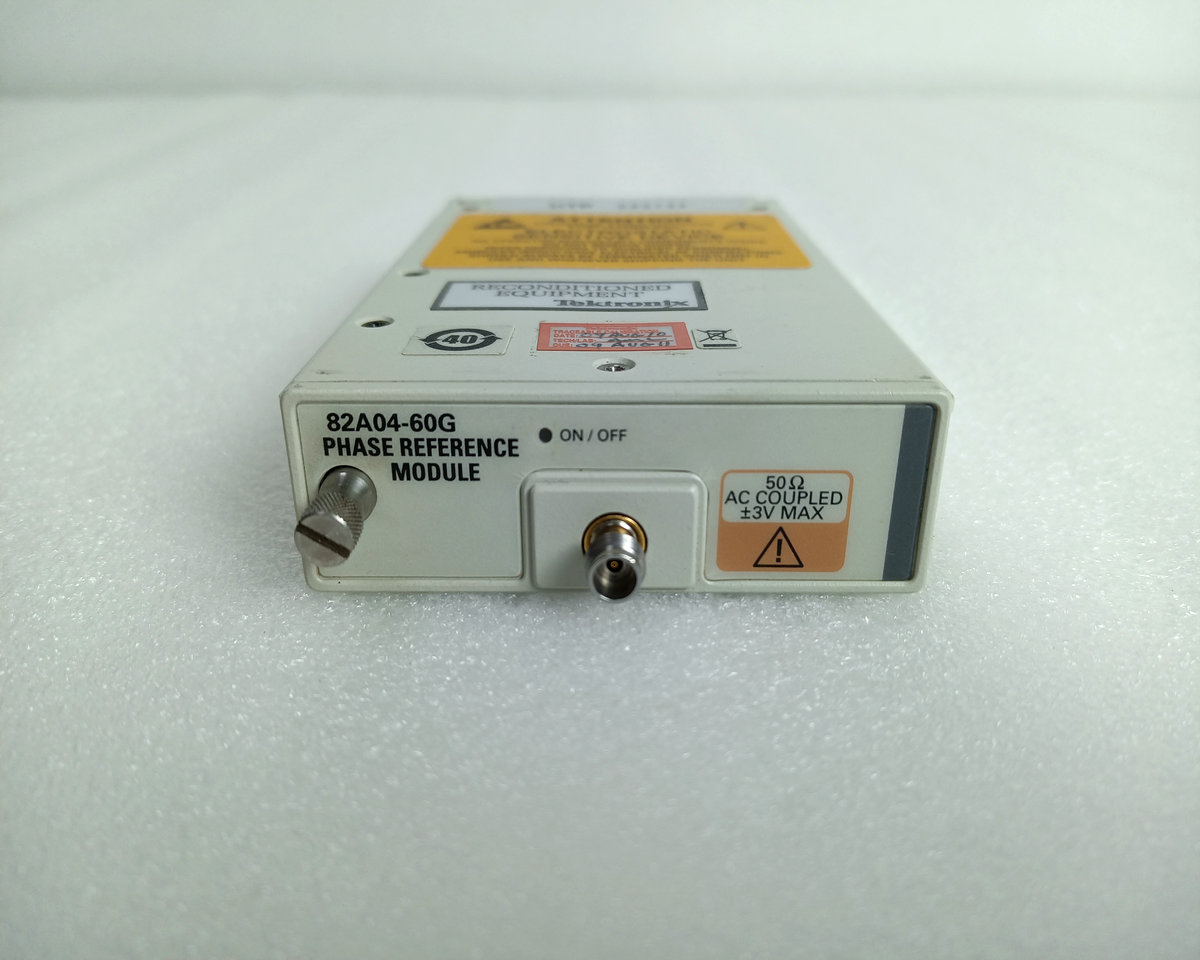

产品描述：泰克 82A04 相位参考模块通过向主机提供极低抖动/漂移的采样位置信息，扩展了 DSA8300*1 数字串行分析仪采样示波器主机的功能。该采样位置信息基于用户提供给泰克 82A04 输入的时钟相位。使用基于时钟信号的样本位置信息的好处是双重的 的极低抖动以及无触发收购的可能性。典型应用是在高速通信设备和系统以及类似领域中采集和分析超高速光学和电信号。Tektronix 82A04 与 DSA8300 一起以新颖的方式实现了相位参考时基功能，使用户可以自由地选择时基和采集模式，而不会受到任何影响;可以容纳工作范围内的任何相位参考频率，甚至 FrameScan 等高级功能也仍然可用。DSA8300 的每个采集槽采用单独的 DSP 架构，使相位参考模式下的采集速率达到 40 kS/s*2 以上。特点：极低的抖动 <200fs操作灵活 触发 无触发（自由运行）采集 无触发信号支持增强型采集模式 （FrameScan®）宽频率范围 2 GHz - 60 GHz小型模块实现允许：使用模块延长器电缆将 6 个其他通道放置在靠近 DUT 的位置上进行采集快速的获取率
